マキタ/MAKITA 8900N 電動機ギア側緩衝リング互換品(v1)
- ダウンロード商品¥ 498
旧型電動ハンマー 8900N の、電動機ギア側緩衝リング交換用互換品データ、.stepファイル 。元の物は中硬度ウレタン樹脂と思われ、TPEなどエンプラ、耐熱度100℃程度は必要と思われ。 #2,#3写真は、TPUでの成型例。 この図面基準寸法idφ34.9-odφ41-t13(内鍔部t2.5mm)、手元現物寸法はt+0.8mm程度(内鍔部t3～3.3mm)、隙間が空く場合はギア側軸受けにo-リングなど(odφ41mm-t0.5～0.8mm程度)入れにて調整など。
旧型電動ハンマー 8900N の、電動機ギア側緩衝リング交換用互換品データ、.stepファイル 。元の物は中硬度ウレタン樹脂と思われ、TPEなどエンプラ、耐熱度100℃程度は必要と思われ。

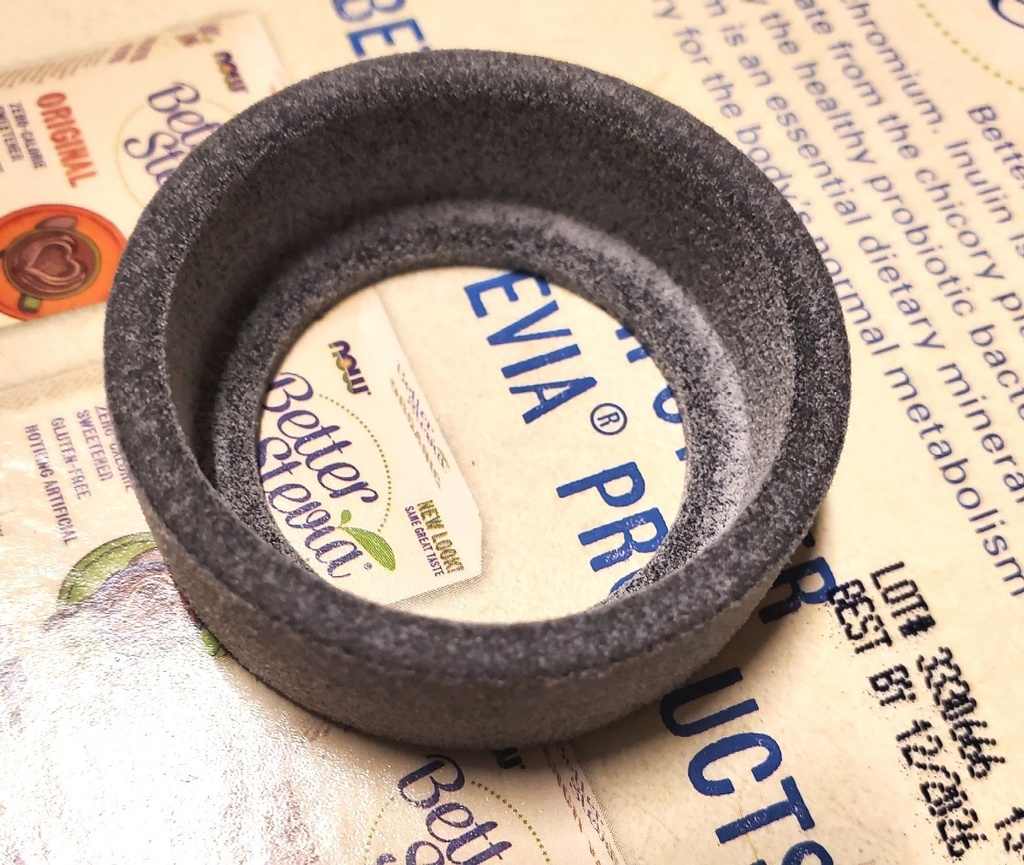

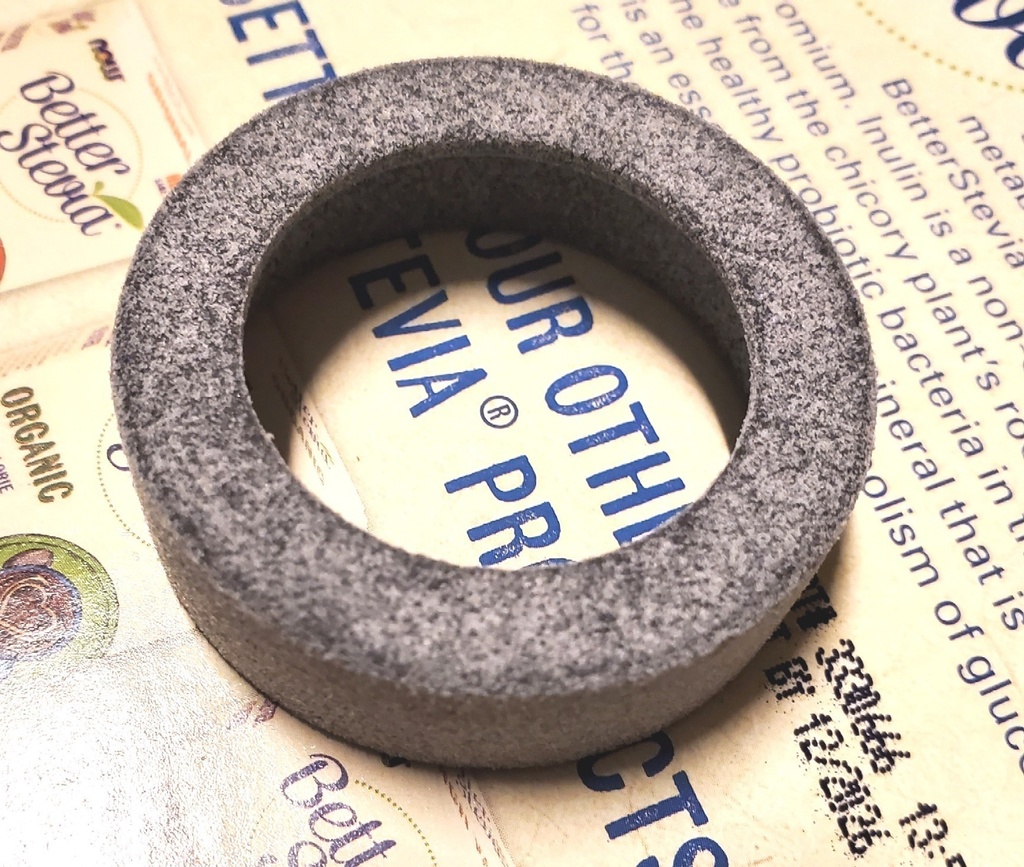

#2,#3写真は、TPUでの成型例。
この図面基準寸法idφ34.9-odφ41-t13(内鍔部t2.5mm)、手元現物寸法はt+0.8mm程度(内鍔部t3～3.3mm)、隙間が空く場合はギア側軸受けにo-リングなど(odφ41mm-t0.5～0.8mm程度)入れにて調整など。
